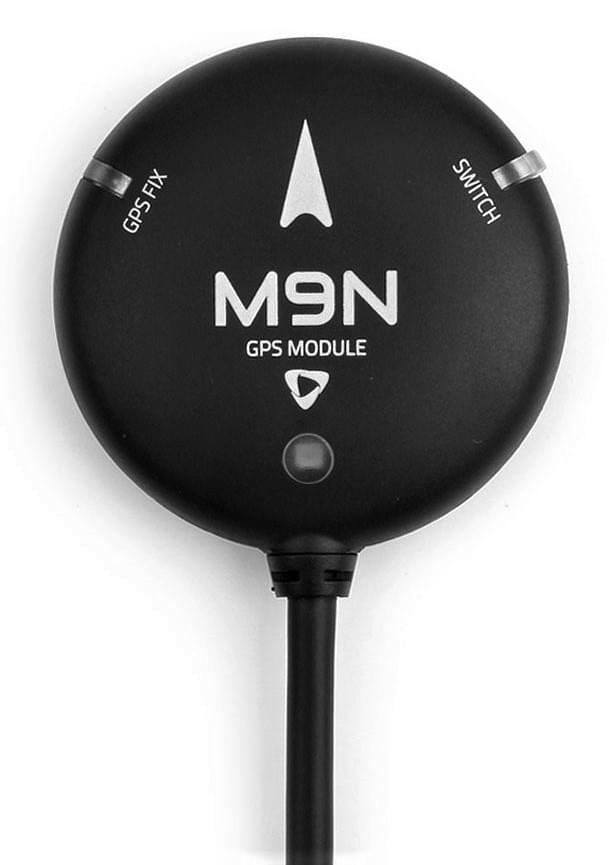

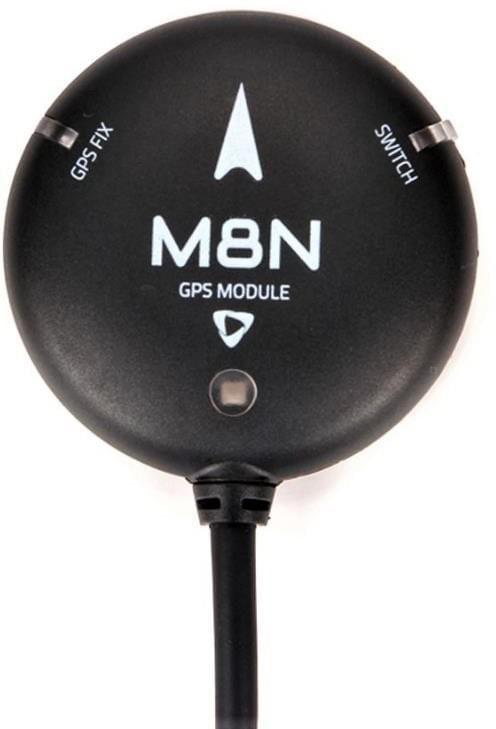

Holybro M8N & M9N GPS

GPS включає в себе модуль M8N або M9N UBLOX, компас IST8310, триколірний світлодіодний індикатор і запобіжний вимикач.

Існує 3 різних варіанти роз'ємів, що дозволяють легко під'єднуватися до польотних контролерів, сумісних зі стандартом роз'єму Pixhawk, як до основного або додаткового GPS-приймача. Цей модуль поставляється зі швидкістю передачі даних 38400 Гц.

Основна відмінність між модулями полягає в тому, що M8N дозволяє одночасний прийом до 3 систем GNSS, тоді як M9N може одночасно підключатися до 4.

Функції та специфікації

• Модуль Ublox Neo-M8N або M9N
• Найкраща в галузі навігаційна чутливість -167 дБм
• Холодний запуск: 26 с
• LNA MAX2659ELT+
• 25 x 25 x 4 мм керамічна патч-антена
• Конденсатор Фараха, що перезаряджається
• Малошумний стабілізатор 3,3 В
• Струм споживання: менше 150 мА при 5 В
• Фіксація індикаторних світлодіодів
• Захисний чохол
• У комплекті є кабель завдовжки 26 см
• Діаметр: 50 мм загальний розмір, 32 грами з кейсом.
• M8N: Concurrent reception of up to 3 GNSS (GPS, Galileo, GLONASS, BeiDou)
• M9N: Concurrent reception of up to 4 GNSS (GPS, Galileo, GLONASS, BeiDou)

Де купити

• Holybro

Зверніть увагу, що існують варіанти як для M8N, так і для M9N, а також три різні роз'єми.

Підключення та з'єднання

GPS-модулі M8N і M9N випускаються в трьох варіантах. Вони дозволяють підключатись до польотних контролерів, які відповідають стандарту роз'єму Pixhawk, як основний або додатковий GPS.

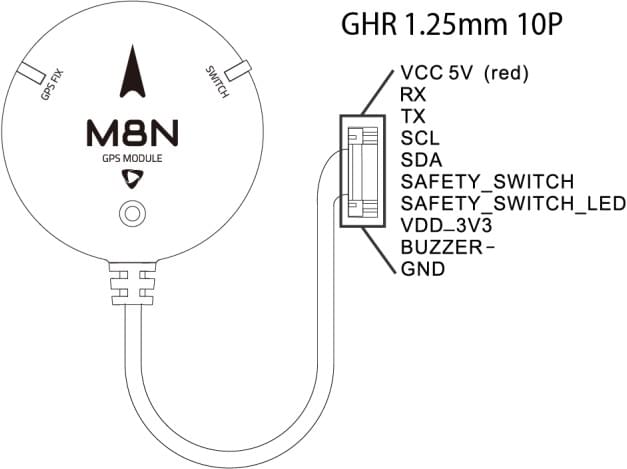

• SKU12012 Holybro M8N GPS (JST GHR1.25mm 10 pin cable).

  This JST GH 10Pin connector can be used on Pixhawk Series 10pin GPS Module or GPS1 input port.

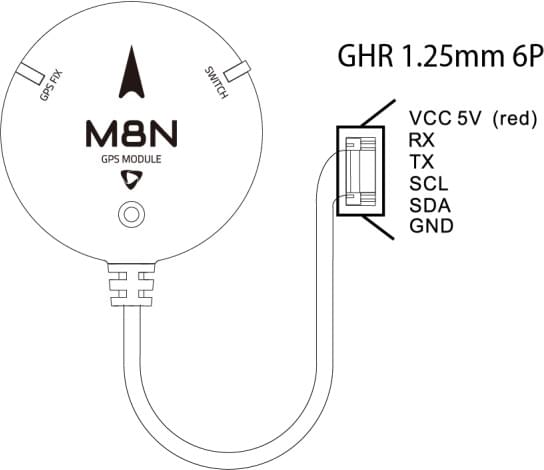

• SKU12014 Holybro M8N 2nd GPS (JST GHR1.25m m 6pin cable)

  This JST GH 6Pin connector can be used on Pixhawk Series 6pin UART, I2C or GPS2 input port as secondary GPS.

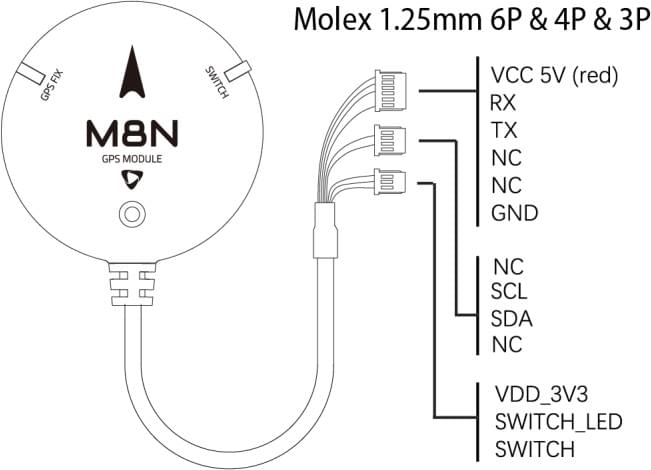

• SKU12013 Holybro M8N GPS for Pix32 (Molex 1.25mm 6pin & 4pin & 3pin cable)

  These Molex 1.25mm 6pin & 4pin & 3pin connectors are for the Holybro pix32 Flight Controller Switch, GPS, and I2C input ports (not for the Pix32 v5 or v6).

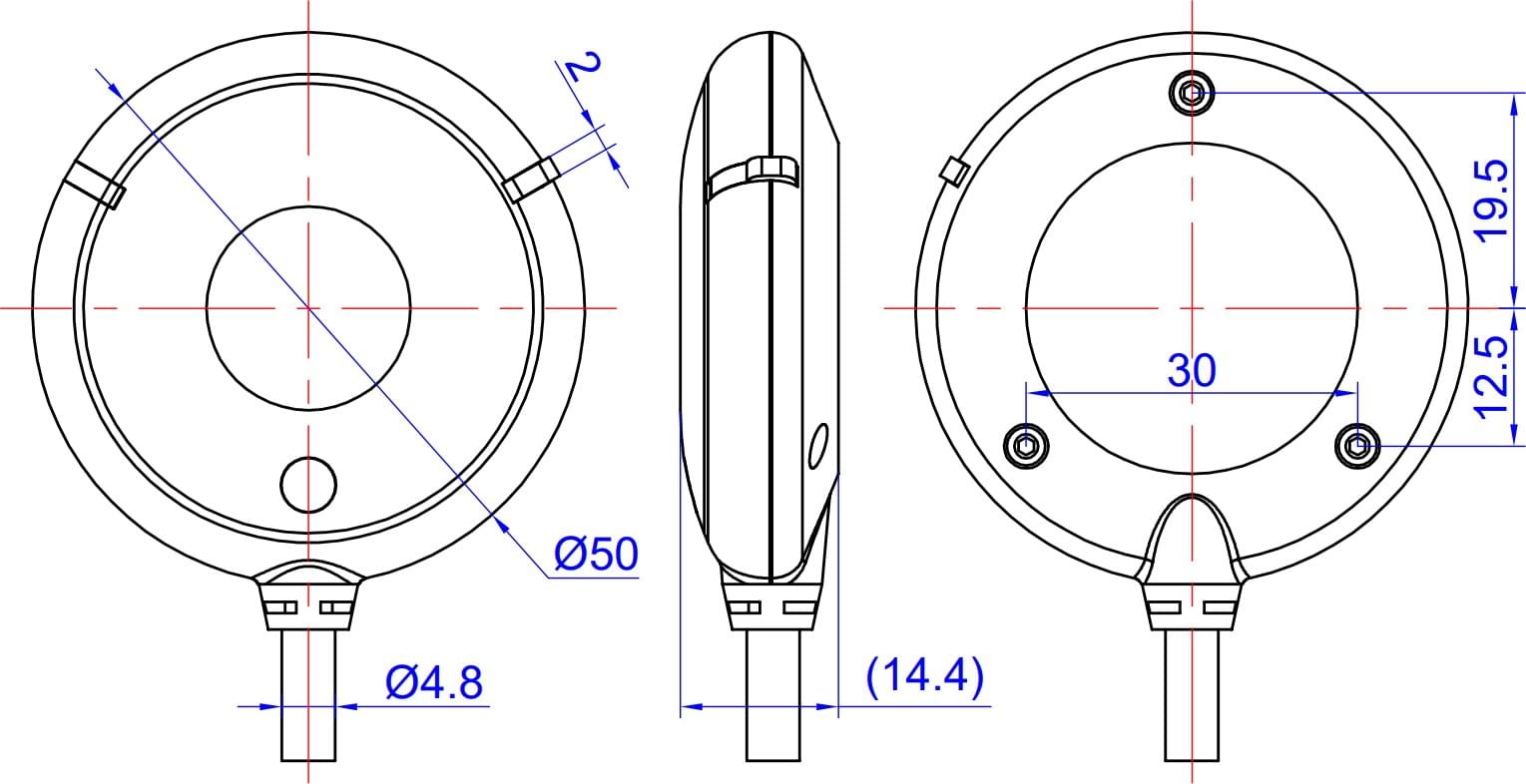

Розміри
